1.本系列起重机有5吨、10吨、16/3.2吨、20/5吨及32/5吨等5种标准起重量:18米、22米、26米、30米及35米等5种标准跨度。其中,32/5吨只列出了30米和35米两种跨度的有关数据。
2.本系列起重机有滑线供电和电缆供电两种基本供电方式,图表中的数据以滑线供电为准。
3.起重量为32/5吨时,大车运行采用台车结构(共8个大车轮)图中未示。
4.起重量小于或等于20/5吨时,小车采取垂直反滚轮形式;起重量为32/5吨时,小车采用水平反滚轮。本图为垂直反滚轮。
5.起重量为32/5吨时,电控设备集中安装在一个电气房内。电气房以支腿为中心与司机室对置,图中未示。
6.本产品起升高度分为起重机轨面以上及以下两部分,请用户务必注意。
7.图表中未标中的数据,欢迎垂询。

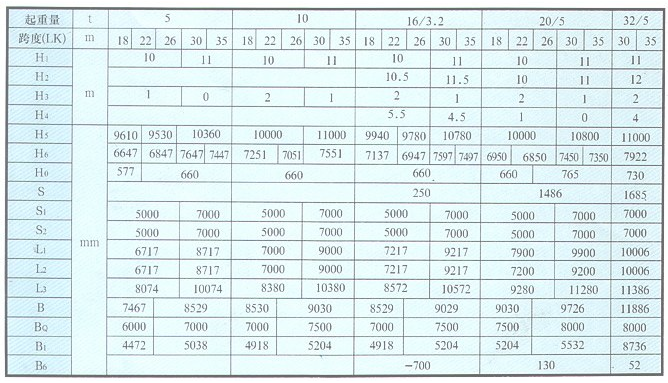

5-32/5吨单主梁门式吊钩起重机主要尺寸:
